Verfasst: 16. Dez 2013, 22:10

Registriert: 19. Mär 2013, 13:17
Beiträge: 45
Hallo,

mein neuer Heli hat folgende Ausstattung:
- Jive 100 LV
- KETO HV BEC bei 8.4V
- Spektrum TM1000
- JLog 2.5

Das JLog 2.5 hat diese 4 x 3 Pins. An den 3 Pins oben rechts wird
der Jive angeschlossen. Rechts (oben) außen ist GND, Mitte Signal und links
ist Plus.

Nun zu meiner Frage: Verträgt sich der Plus, welcher aus dem Jive Datenausgang
herausraus kommt mit dem Plus aus dem HV-BEC? Der Empfänger, das FBL-System und
damit auch das TM1000 werden ja direkt aus dem HV-BEC mit 8.4V versorgt.
Darf nun der Jlog 2.5 den Plus aus dem Jive erhalten oder muss ich den
Jive -Plus abklemmen und stattdessen mit den 8.4V aus dem HV-BEC versorgen?

Danke schonmal!

Grüße
Rolf


Nach oben


Verfasst: 16. Dez 2013, 22:39
The Madman from Laboratory 4

Registriert: 8. Jun 2011, 14:28
Beiträge: 4760
Moin!

JLog schleift kein Plus durch, da sind überall Dioden drin, also Oneway in JLog hinein.

Ergo kannst Du dem JIVE via JLog's JIVE-Port keine auf die Mütze geben, wenn Du am X-Bus vom TM1000 8,4V bekommst.

JLog2.5 selbst ist HV-fähig, wenigstens bis 12V.

_________________
Tom


Nach oben


Verfasst: 16. Dez 2013, 22:54

Registriert: 19. Mär 2013, 13:17
Beiträge: 45
Hallo Tom,

besten Dank für die schnelle Antwort.

In meinem letzten Heli-Projekt hatte ich diese Konstellation kurz mal eingebaut, bevor der Kosmik kam.
Ich meine, das TM1000 bzw. der Jlog 2.5 hatte ein Problem mit dem Initialisiern, weil entweder die Jive Spannugn (aus dem
Datenport) oder das HV-BEC zuerst die Spannung lieferte. Ich weiß leider nicht mehr, wie herum das war.

Wäre es denkbar - falls das TM1000 bzw. das Ljog 2.5 nicht initialisieren sollte - das Jlog 2.5 mit der HV-BEC-Spannuung
zu betreiben und nur das Signal und die Masse aus dem Jive Daten-Port zu nehmen?
Die Frage ist auch, ob die Massen alle das selbe Potenzial haben.

Grüße
Rolf


Nach oben


Verfasst: 16. Dez 2013, 22:59
The Madman from Laboratory 4

Registriert: 8. Jun 2011, 14:28
Beiträge: 4760
Gut, dass Du das erwähnst!

Diese ganze Geschichte mit Bus-Aufhalten im JLog Bootloader (also den Frühspritzer TM1000 aufhalten) geht natürlich nur, wenn beide gleichzeitig starten, also Saft bekommen.

Insofern hast Du Recht: Besser einfach den JLog nur aus dem X-Bus speisen, die 8,4V kann er lässig ab.

Dann die Plus-Leitung zum JIVE hin kappen. Achtung! Das ist die Gelbe, nicht rot!

_________________
Tom


Nach oben


Verfasst: 16. Dez 2013, 23:09

Registriert: 19. Mär 2013, 13:17
Beiträge: 45
Hi Tom,

für mein Verständnis:
Muss dann an den 3. Pin vomJlog 2.5 dann gar kein Plus mehr dran, sprich wird der Jlog 2.5 dann nur
über den XBus aus dem TM1000 versorgt oder muss ich Plus aus dem
HV-BEC an stattdessen den Pin anlegen?

Grüße
Rolf


Nach oben


Verfasst: 16. Dez 2013, 23:16
The Madman from Laboratory 4

Registriert: 8. Jun 2011, 14:28
Beiträge: 4760

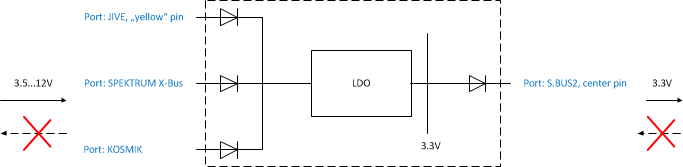

Guckstu:


Der Saft kommt vom X-Bus, nur, also vom TM1000, und der kriegt es vom Rx.

Es gibt 3 alternative Spannungseingänge, und einer reicht ergo.

_________________
Tom


Nach oben


Verfasst: 16. Dez 2013, 23:19

Registriert: 19. Mär 2013, 13:17
Beiträge: 45
Danke Dir Tom!

Ist die Plus-Versorgung über den Pin vom Jive-Datenkabel dann vorrangig?
Es liegen ja dann 2 Spannungen an, wenn ich die gelbe Plus-Strippe
nicht trenne. (Jive Data-Port und Xbus).

Grüße
Rolf


Nach oben


Verfasst: 16. Dez 2013, 23:23
The Madman from Laboratory 4

Registriert: 8. Jun 2011, 14:28
Beiträge: 4760
Da ist immer eine Diode in der Spannungsleitung. Es gibt keinen Vorrang, wer die höchste Spannung liefert, ist Haus&Hoflieferant, die anderen Spannungen stehen als Backup rum. Was irgendwo als Spannung rein geht, kommt nirgends raus. Ausnahme: Mittlerer Pin am S.BUS2 Port, hier kommen die stabilisierten internen 3,3V raus. Das ist vornehmlich für ein Unidisplay.

Also: Der interne Spannungsregler hat einfach 3 durch Dioden entkoppelte Rohspannungseingänge. That's it.


_________________
Tom


Nach oben


Verfasst: 17. Dez 2013, 10:30

Registriert: 19. Mär 2013, 13:17
Beiträge: 45
Hallo Tom,

vielen Dank fürs Schaltbild und Deine Erläuterungen!
Nun ist alles klar.
Super Service!!!!

Bin gespannt, ob die Telemetrie nun spontan anspringt.

Viele Grüße
Rolf


Nach oben


Verfasst: 18. Dez 2013, 16:45

Registriert: 19. Mär 2013, 13:17
Beiträge: 45
Hallo nochmal,

ich möchte nur kurz den Erfolg melden:
Firmware drauf, Config File einspielen, anschließen --> alles spielt auf Anhieb wie es soll.

Das TM1000 initialisiert ohne Probleme. Ich habe alle PLus-Leitungen drangelassen.

Grüße
Rolf
