Ab Firmware-Version 3.2 des Loggers (Bitte immer updaten!) wird alles einfacher, weil die Alarmleitung #1 gepulst betrieben werden kann. Also bitte diese Alarmgeber verwenden.
Alarmgeber am Modell, alternativ oder zusätzlich zu Alarmen via Telemetrie
Schaltungsvorschläge für Alarmgeber, die, galvanisch von JLog und damit vom JIVE entkoppelt, mit den low-aktiven Alarmleitungen des Loggers arbeiten.

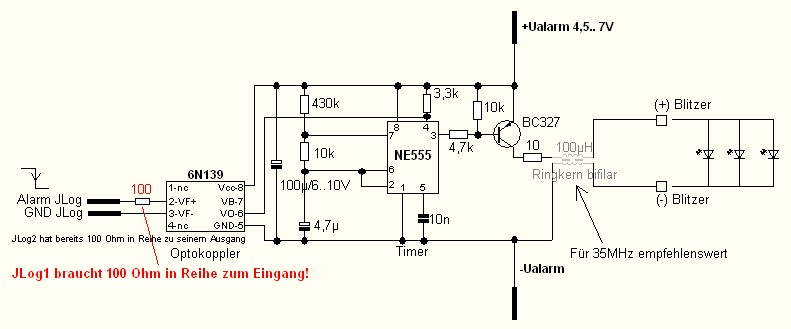

. Optisch: LED-Blitzer

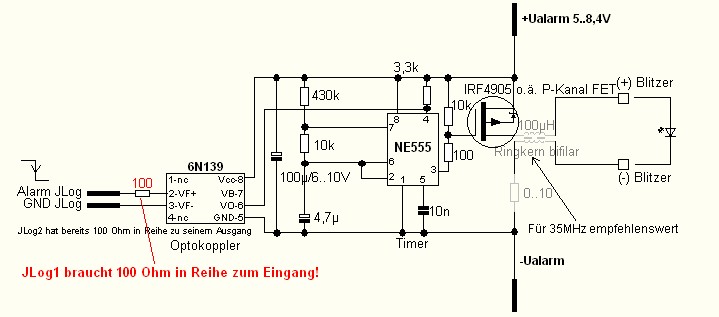

Optisch: Flasher mit Luxeon

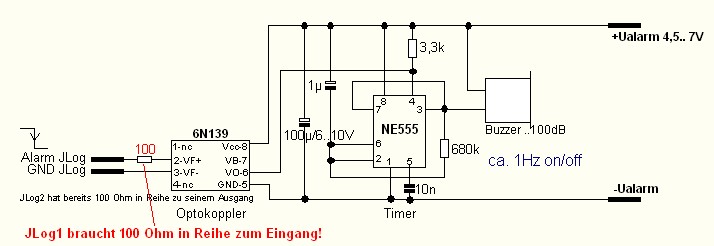

Akustisch: Intervall-Buzzer

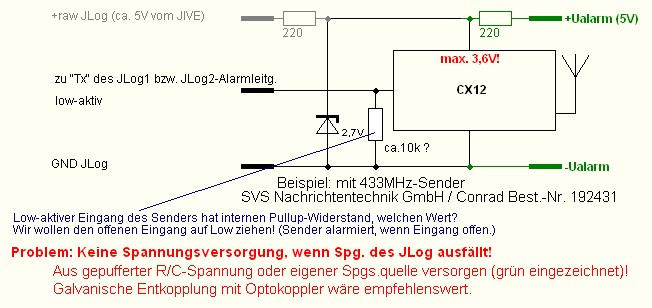

Wireless (433MHz)
.

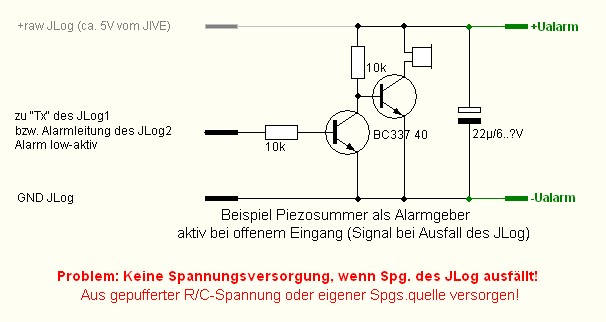

Die simpelste Form, wie oben ohne galvanische Entkopplung von JIVE/JLog: Der Buzzer gibt einen Dauerton bei Alarm. Die positive Spannungsversorgung ist, wie im Bild oben, alternativ(!) zu betrachten, entweder vom Logger, also vom JIVE, oder (besser) von einer anderen Spannungsquelle, vom JIVE-BEC oder von einer extra Alarmspannungsquelle. Kommt die Spannung vom Logger (der hat sie vom Diagnoseanschluss des JIVE), dann dürfen nur ca. 50mA vom Alarmgeber gezogen werden, es könnte auch sein, dass ein analoger Temperatursensor am JLog2 etwas gestört wird (nicht getestet).
.
Buzzer, – piezo oder magnetisch, auf zwei Dinge achten: 1) Spannungsbedarf. Viele Buzzer brauchen deutlich mehr als 5..6V, um die spezifizierte Lautstärke zu erreichen. 2) Strombedarf!
Warum low-aktiv? Damit auch alarmiert wird, wenn der Alarmgeber seine Signalquelle, den JLog, nicht mehr sehen sollte. Solange der Logger “lebt” (auch der JIVE-BEC Spannung liefert) und die Leitung Logger–>Alarmgeber steht, wird aktiv mit positiver Spannung der Geber still gehalten. Bei Modifikationen der Schaltungen bitte beachten, dass ein Optokoppler invertiert! (Es muss nicht dieser Typ Optokoppler sein, ein günstigerer PC817, z.B., tut’s auch.)
