JLog2 …. (->JLog2.x) (+JLog2.6)

(Die Fertigung von JLog2 ist durch SM-Modellbau eingestellt worden, R²prototyping stellt stattdessen JLog2.5 her, welcher weitere Regler als virtuelle Multisensoren unterstützt. Bezugsquellen: Links)

JIVE-Speziallogger und -Telemetrieinterface

JLog ist ein spezieller Datenlogger, der den Diagnosedatenstrom eines Kontronik JIVE oder Castle Creations ICE/Edge Drehzahlstellers auswertet und so die Messwerte der internen Sensoren sowie andere Daten des Stellers verarbeitet, als Log-Dateien auf einer microSD-Karte speichert und live via USB-Interface oder Telemetrie ausgibt. Das Auswerten von Logs erfolgt vorzugsweise mit LogView.
Seine besonderen Merkmale sind:
- hohes Speichervolumen, geringe Abmessungen, geringer Strombedarf
- keine Datenübertragung für das Auswerten von Logs erforderlich
- keine aufwändige Verkabelung
- Erfassung von Daten, die ein nativer Logger nicht zur Verfügung stellen kann
- Messwerte sind nicht integriert (keine “Effektivwerte“), somit mit ihren realen Amplituden
- konfigurierbare Alarme mit Alarmmeldung via Telemetrie und/oder Alarmleitungen
- Konfiguration und Update von der microSD-Karte
- Der Logger kann auch ohne Regler verwendet werden.)

Unterschiede zwischen JLog2 und JLog1

Beide Logger sind identisch groß („Briefmarke“), basieren aber auf unterschiedlicher Hardware:
JLog2
o Anschluss für zusätzliche JLog-eigene Sensoren:
• analoger Temperatursensor oder
• bis zu 5 digitale Temperatursensoren oder
• Drehzahlsensor oder
• bis zu 2 Alarmleitungen, auch gepulst, für LEDs/Luxeons und Morse
• (Mit einem simplen Adapter im Eigenbau können auch Temperatursensor(en)
und Drehzahlsensor gleichzeitig angeschlossen werden, oder ein Sensortyp und eineAlarmleitung.)
o Livedaten oder Telemetrie
o 9 statt zuvor 4 Alarmtypen (v.2.7)
o Motorstromberechnung insgesamt mehr granular und in den Randbereichen genauer
o fließender Offset zur Kalibrierung der Werte von Motor- und BEC-Strom
o Temperaturkompensation des Motorshunts im JIVE und Nachkalibrierungsmöglichkeit
o noch genauere Berechnung der verbrauchten mAh
o nun 31 statt zuvor 13 (bzw. 18 mit v.2.7) Logwerte in LogView
o Möglichkeit, den Logger auch ohne PC (JLC) mit einer JETIbox oder Unidisplay zu konfigurieren
o Neben Telemetrie auch “wired” Livedaten für Einstellzwecke mit den Displays JETIbox, SM Unidisplay oder Graupner SmartBox
o Ein Update von JLog2 ist nicht mehr individualisiert und erfolgt über eine Datei auf der mSD.

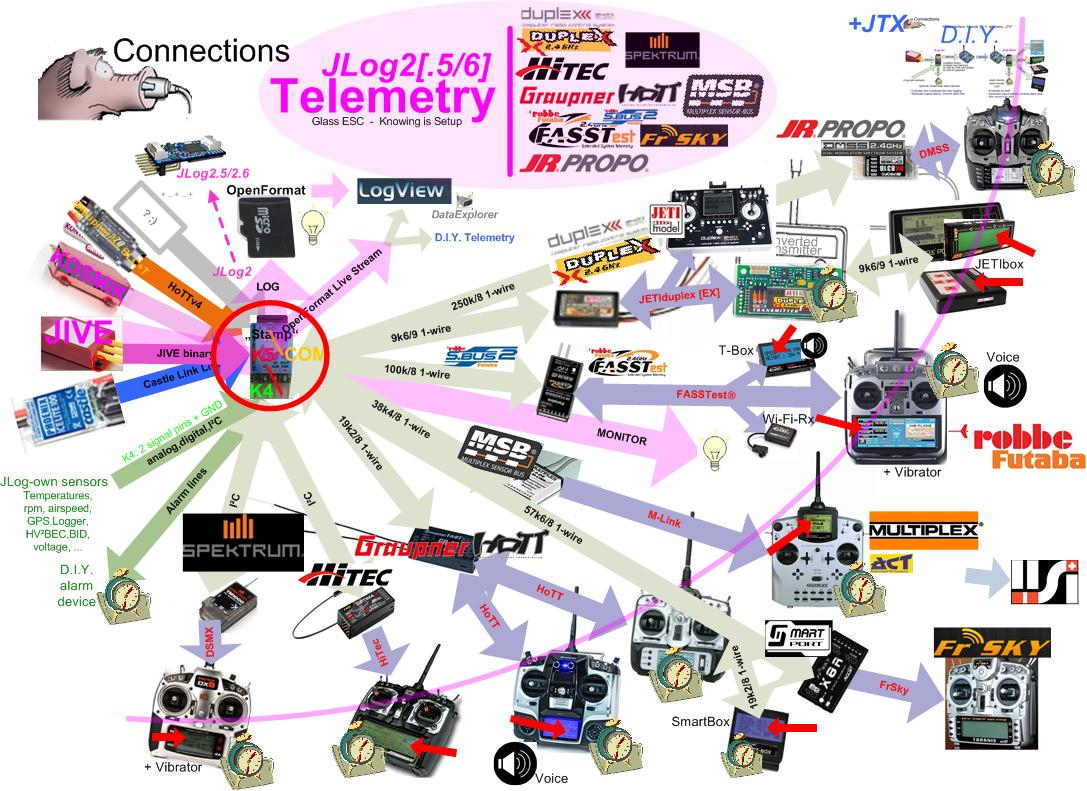

o Weitere JLog-eigene Sensoren mittels spezieller Firmware (Matrix), Speed-Messung mit Prandtl-Sonde und GPS, Robbe BID-Chip, Spannung, Servoimpulslängen u.a.m.  JLog kann auch als Phasensensor für einen Governor dienen. Die meisten Anschlussmöglichkeiten sind hier dargestellt.

Daten, die JLog2 loggt und zeigt (Standardfirmware)

Mess- und Signalwerte:
U-BEC [V] BEC-Spannung …………………,,………….. I-BEC [A] BEC-Strom
U-BAT [V] Akkuspannung ………………….,,………….. I-Motor [A] Motorstrom
I-Motor/Int [A] Motorstrom, integriert ………………….. Throttle [%] “Gas”
PWM-Motor [%] Steller”öffnung” ……………….,…..,….RPM-Uni [1/min] Rotor- oder Propellerdrehzahl
RPM-Motor [1/min] Motordrehzahl ……………………..Capacity [mAh] verbrauchte mAh
Temp-PA [°C] Temperatur der Endstufe ………..,…….Temp-BEC [°C] Temperatur des BEC
Power [W] Motoreingangsleistung ………………..,,…..Power/Int [W] Motoreingangsleistung, integriert
IbecMax [A] Maximalwert BEC-Strom ………………….ImotMax [A] Maximalwert Motorstrom
ALARM: Capacity [S] Alarm auf verbrauchte mAh ..,….ALARM: Ubat [S] Alarm auf Akkuspannung
ALARM: TempPA [S] Alarm auf Temp.d.Endstufe .,…..ALARM: UbecDrop [S] Alarm bei Drop von Ubec
ALARM: EXT: T1 [S] Alarm auf ext. Temperatur 1 ..,.,….ALARM: EXT: T2 [S] Alarm auf ext. Temperatur 2
ALARM: EXT: T3 [S] Alarm auf ext. Temperatur 3 ..,.,….ALARM: EXT: T4 [S] Alarm auf ext. Temperatur 4
ALARM: EXT: T5 [S] Alarm auf ext. Temperatur 5 ….,…EXT: Temp1 [°C] externe Temperatur 1
EXT: Temp2 [°C] externe Temperatur 2 ………….,…….EXT: Temp3 [°C] externe Temperatur 3
EXT: Temp4 [°C] externe Temperatur 4 …………….,….EXT: Temp5 [°C] externe Temperatur 5
EXT: RPM [1/min] externe Drehzahl

Konfigurieren mit JLC

Telemetrie.
