Hobbywing Platinum V4
(released) Aug 3/7, 2016
Diese Implementierung ist eine gemeinsame Initiative mit der Entwicklungsabteilung von Hobbywing. Gegenstand ist ein Datenprotokoll in den v4 ESC’s und das Interpretieren der Daten durch JLog. Aus verschiedenen Gründen gestaltet es sich in diesem Fall langwierig.. Wie dem auch sei, es ist geschafft.
This implementation is a joint initiative with the development department of Hobbywing. Object is a data protocol in the v4 ESC’s and interpreting the data by JLog. For various reasons, it turned out in this case as tedious.. Anyway, it’s done.
Es gibt keinen Grund mehr, von “Beta” zu sprechen:
- Das Spannungsproblem (zeigte max. 25V) wurde gefixt.
- Erfahrungen bisheriger Anwender zeigen, dass die Stromwerte im verwendbaren Rahmen liegen. Was nicht passt, macht man mit JLog’s “ImotShunt” (JLC) passend. Wie üblich sind die Messungen im ESC nur “hinreichend genau”. Es gibt auch Exemplarstreuungen.
- Das jüngste Verändern des Protokolls (ESC sendet auch im Idle Mode (kein Kommutieren) Daten), erforderte Anti-Hazard-Maßnahmen. Dafür geht jetzt auch mit diesem ESC JLog’s LogStop.
There is no reason to speak of “Beta” anymore:
– The voltage problem (showed 25V at max) has been fixed.
– Users experience shows that the current values are in the usable frame. What does not fit, it does fit by use of JLog’s “ImotShunt” (JLC). As usual, the measurements in the ESC are only “sufficiently precise”. There are also individual variations.
– The most recent change to the protocol (ESC sends even in idle mode (no commutation) data) required anti-hazard measures. But now also with this ESC JLog’s LogStop works.
Hier also das Deployment der JLog Firmwares, – für alle Telemetriesysteme:
So here the deployment of JLog firmwares, – for all telemetry systems:
Die korrespondierenden JLog Firmwares befinden sich nun, wie üblich, in den Downloadern:
The corresponding JLog firmwares are now, as usual, in the downloaders:
JLog2.6 …… JLog2.5 …… JLog2.0
Die Implementierung des Stromsensors HiTec C200, als Option vorhanden mit HWv3, kann leider nicht mehr in alle HWv4 Firmwares von JLog2.x hineinpassen, – wurde daher entfernt aus den HWv4 Firmwares. S32 (JLog3) wird den C200 als Option unterstützen, – nur interessant für Anwender des v4 60A.
The implementation of the current sensor HiTec C200, available as an option with HWv3, unfortunately can no longer fit into all HWv4 firmwares of JLog2.x, – was therefore removed from the HWv4 firmwares. S32 (JLog3) will support the C200 as an option – only interesting for users of v4 60A.
Ab Version 7.0.4.1 unterstützt der JLog Konfigurator JLC den HWv4.
Starting with version 7.0.4.1 the JLog configurator JLC supports HWv4.

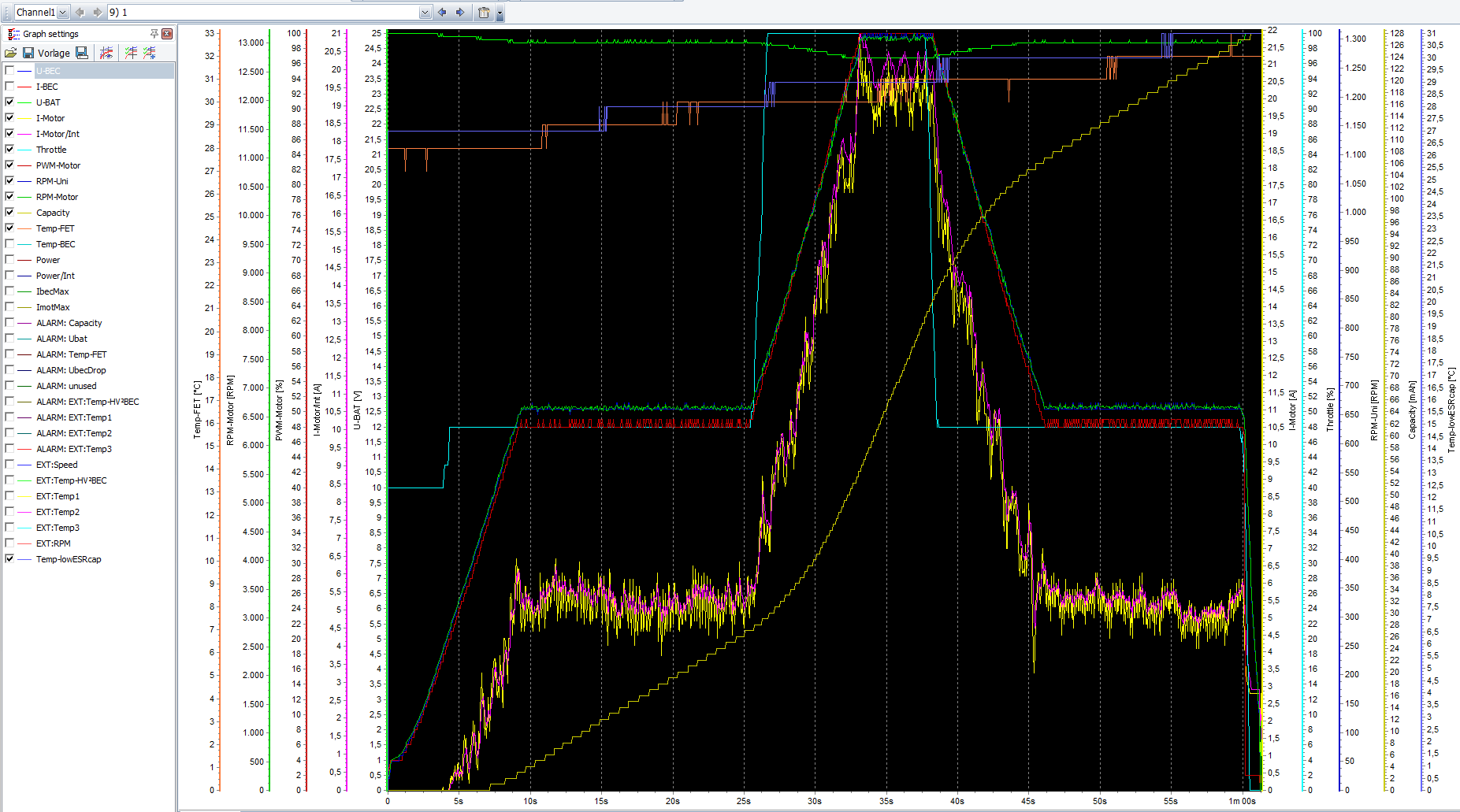

Log Viewing mit LogView v2: Neben der FET Temperatur liefert der HWv4 ESC auch die Temperatur der Low ESR Caps am Eingang. Dafür erhielt Channel 1 ein weiteres Item, #32. Daher anbei 4 weitere Device Files “JLog HWv4″ für LV. Wenn man .ini nicht verwenden will, lernt LV das Gerät auch durch Öffnen (ÖFFNEN, nicht Importieren!) des zugehörigens Exports .lov. (Obwohl die Files “JLog26″ im Namen haben, sind sie ebenso für JLog2.5 und 2.)
Log Viewing with LogView v2: In addition to the FET temperature the HWv4 ESC provides the temperature of the low ESR caps at the power input. So channel 1 got another item, #32. Therefore enclosed 4 more device files “JLog HWv4″ for LV. If you do not want to use .ini, – LV learns the device by opening (OPEN, not importing!) of the corresponding exports .lov. (Although the files have “JLog 26″ in the name they are or JLog2.5 and 2 as well.)

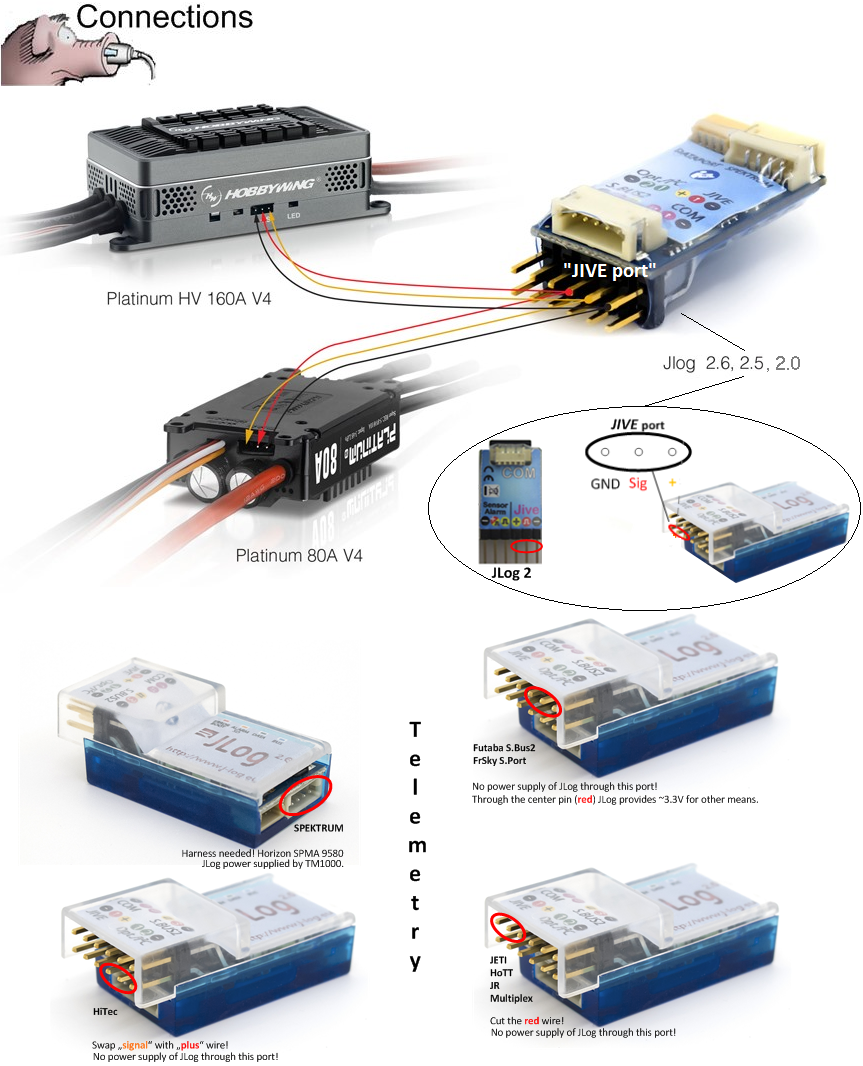

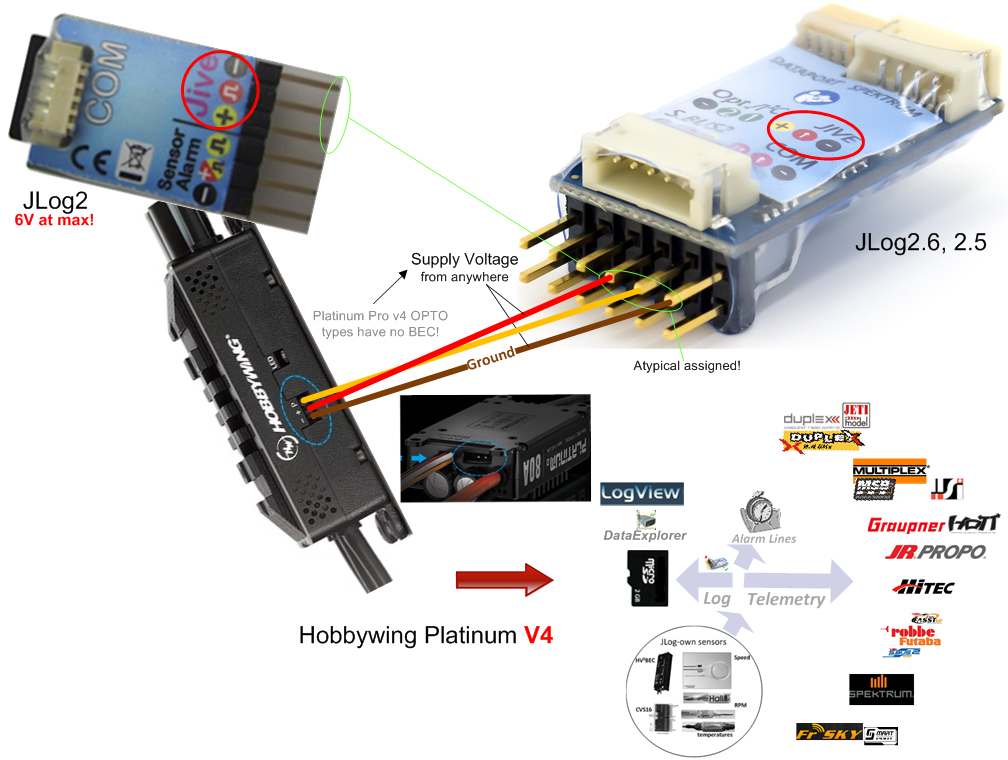

Das Anschließen ist identisch zu HWv3: Servo Patch Kabel, – an einem Ende tauschen gelb und rot die Plätze, da der “JIVE” Port des JLog atypisch belegt ist für den alten JIVE/HeliJIVE.
Connecting identical to HWv3: servo patch cable, – swap at one end yellow and red wire because the “JIVE” port of JLog is atypical pin-assigned for the old JIVE/HeliJIVE.
Data Items
ESC…………………………………………..JLog + derived items
battery voltage………………………………..Ubat, Ubat alarm
current………………………………………..Imot, Imot integrated, mAh, mAh alarm, ImotMax, power, power integrated
throttle………………………………………..throttle 0..100%
PWM…………………………………………PWM 0..100%
RPM………………………………………….rpmMotor, rpmRotor
FET temperature…………………………….tFET, tFET alarm
Caps temperature……………………………temp-lowESRcaps
.
Current Status HWv4 / JLog2.x, S32(JLog3)
