JLog2

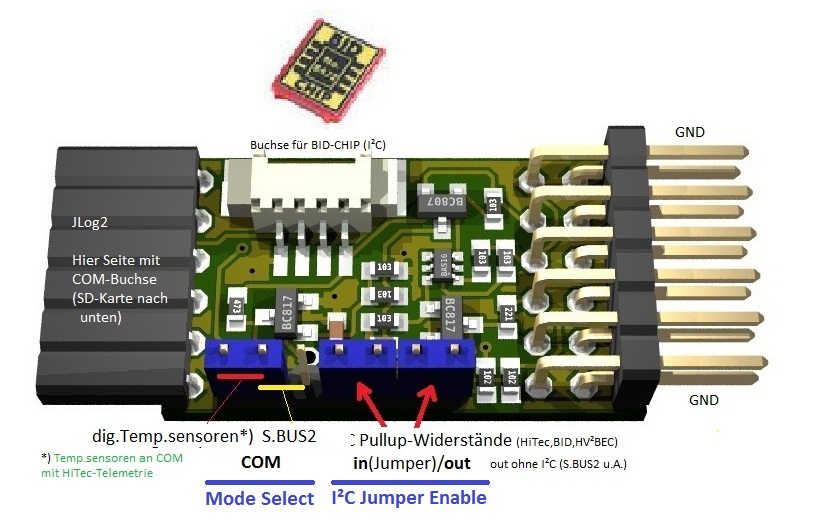

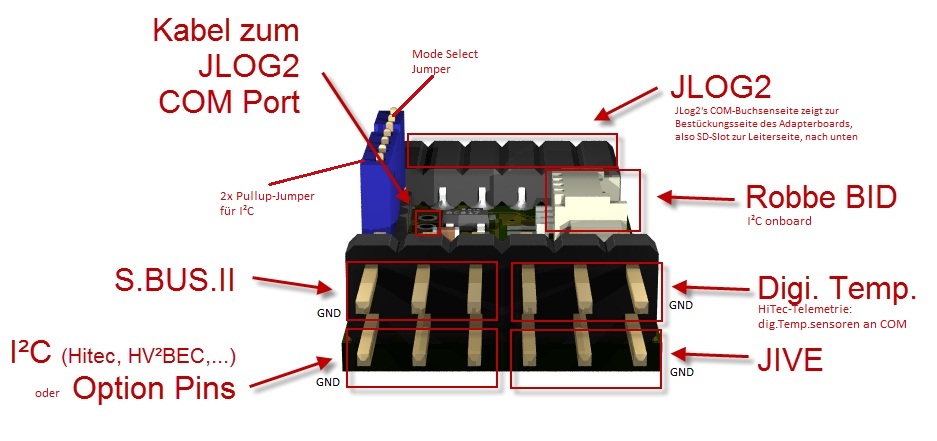

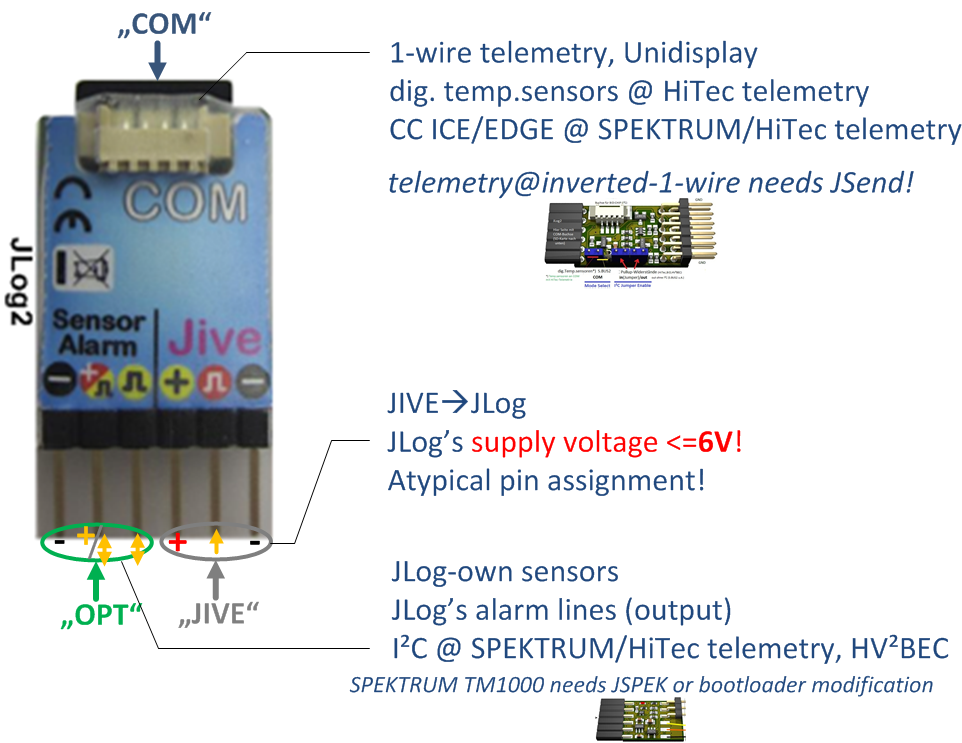

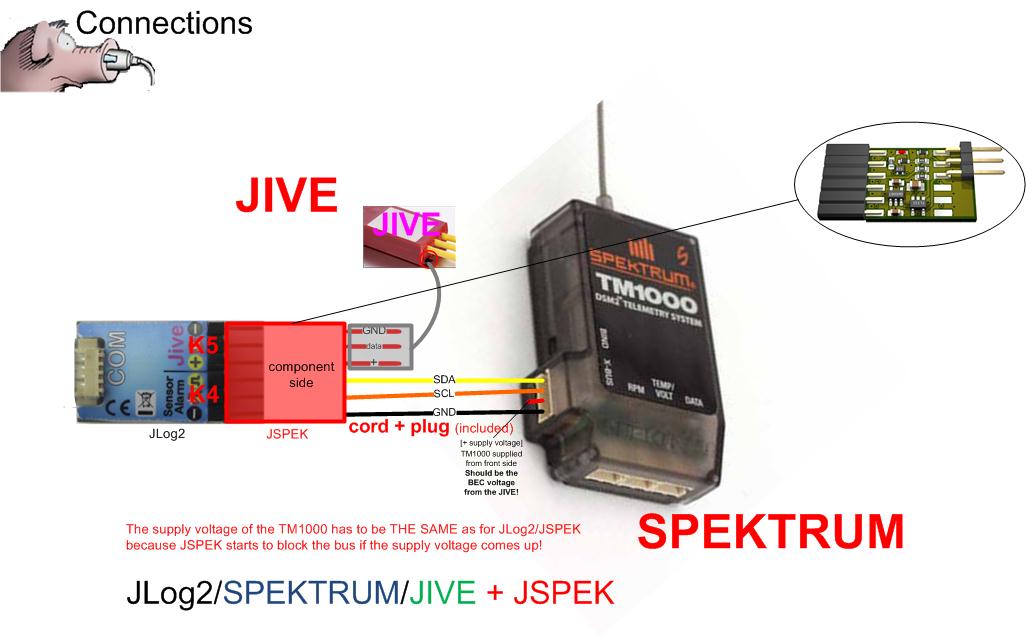

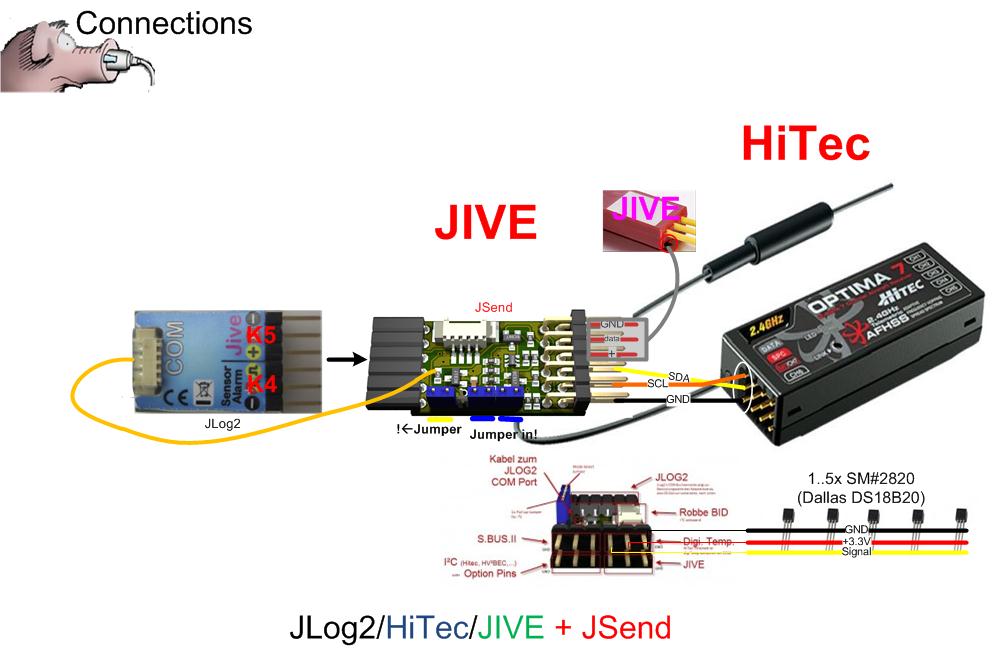

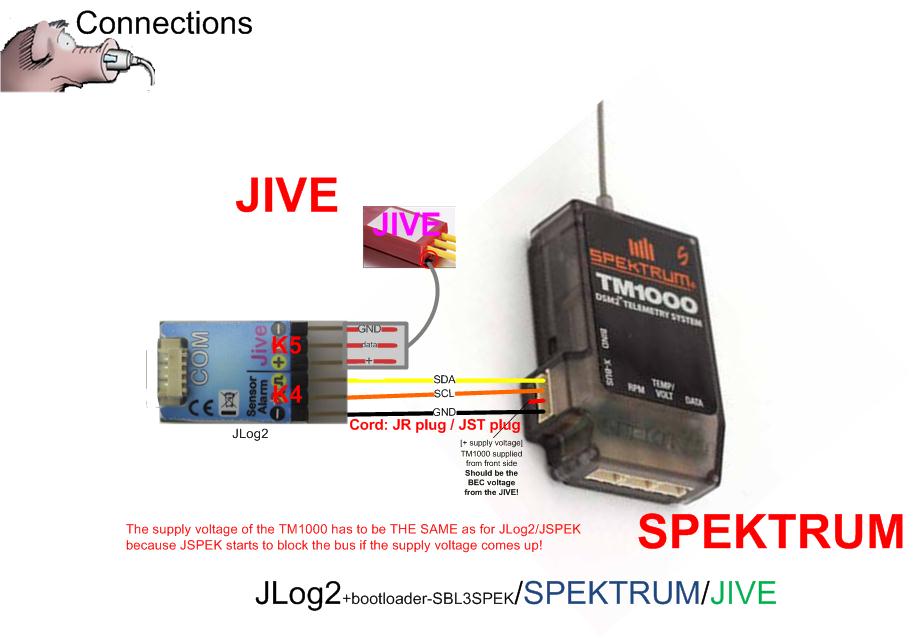

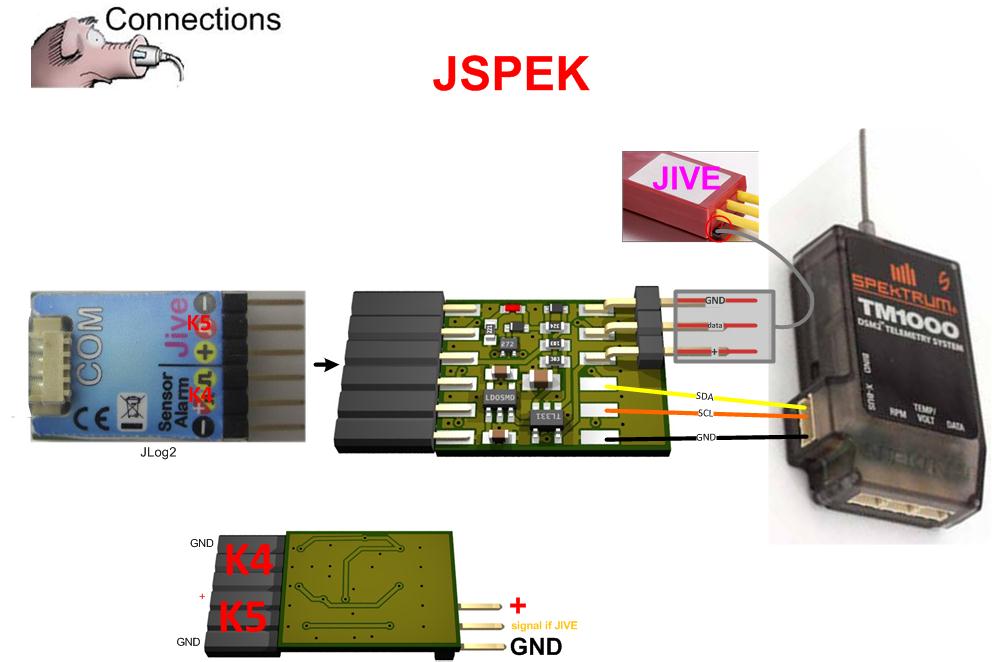

Standardanschlussbilder

Kontronik JIVE
Multiplex, JETI, HoTT, JR ……. Futaba S.BUS2 …… SPEKTRUM ……………. HiTec ……………. FrSky

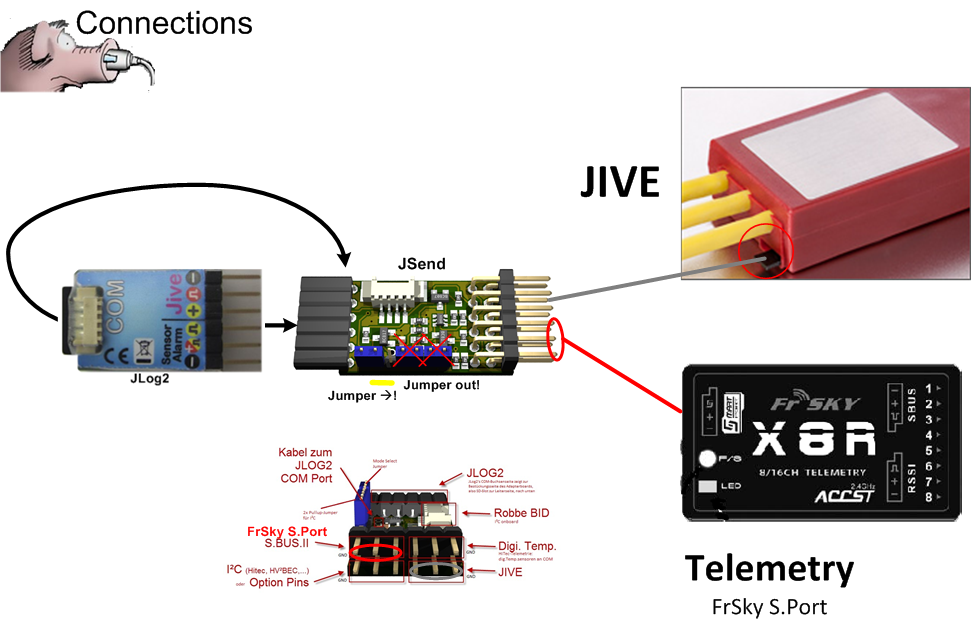

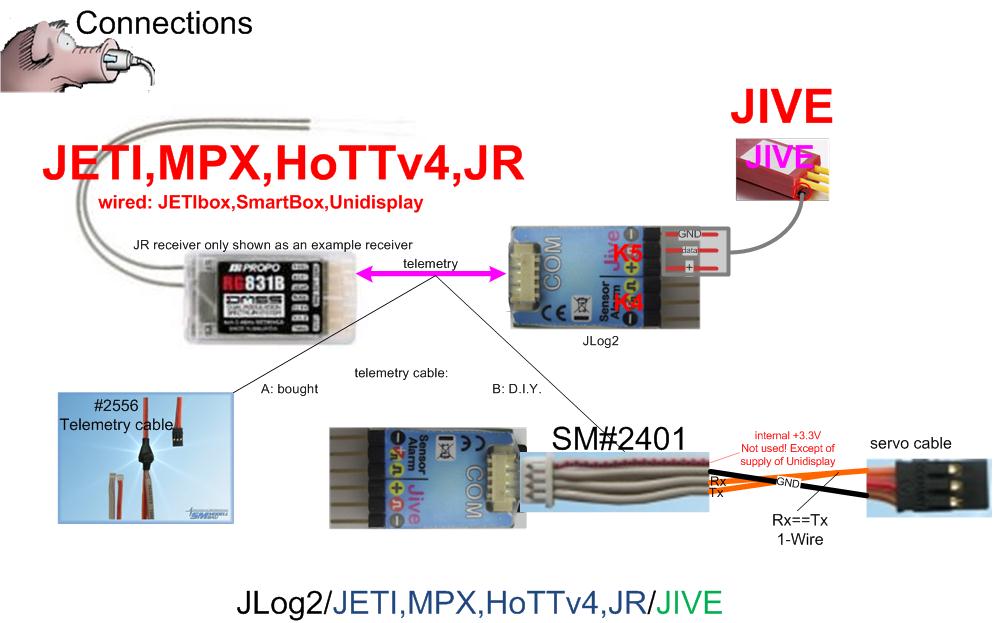

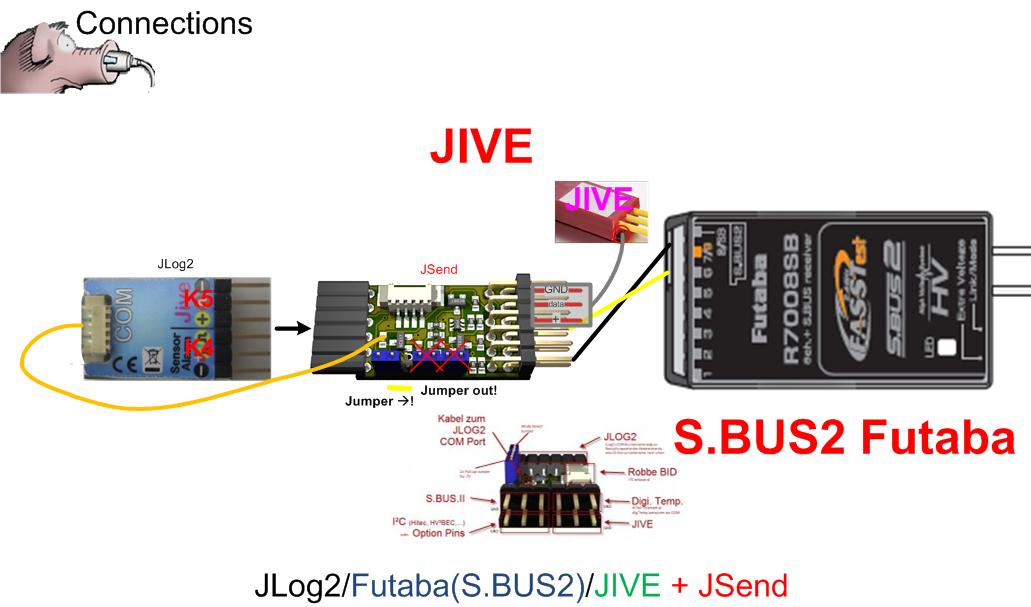

JIVE+1-Wire ……………………….. JIVE+S.BUS2#1 …… JIVE+SPEKTRUM#1 …… JIVE+HiTec …….. JIVE+FrSky
……………………………………….. JIVE+S.BUS2#2 …… JIVE+SPEKTRUM#2
……………………………………….. JIVE+S.BUS2#3 …… JIVE+SPEKTRUM#3

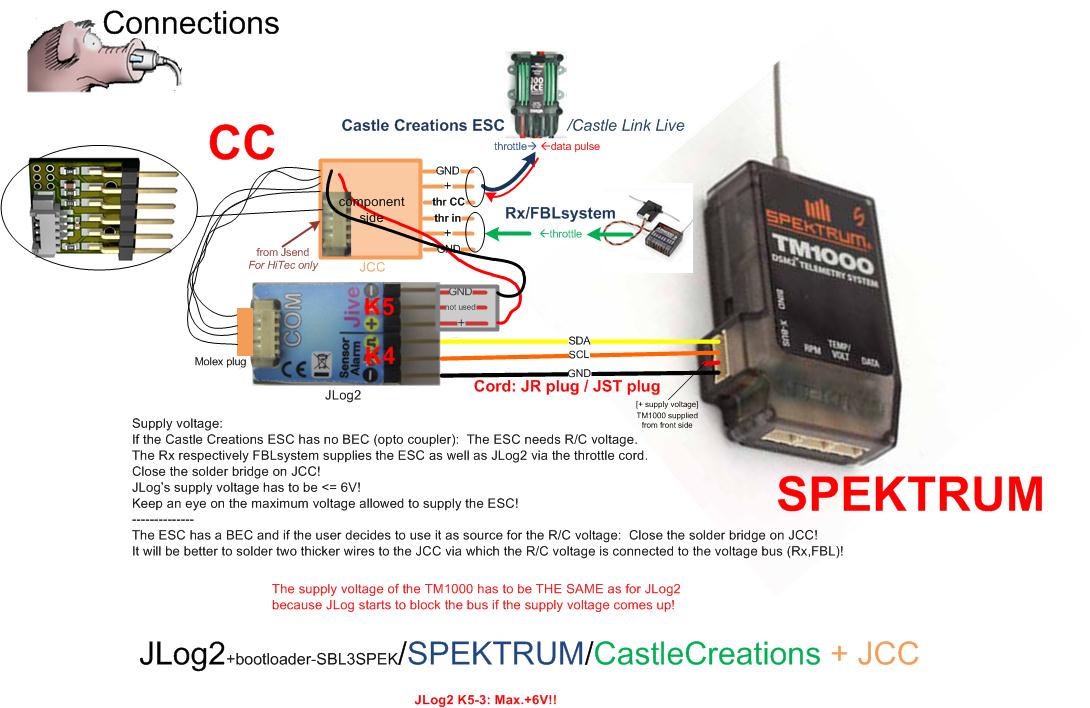

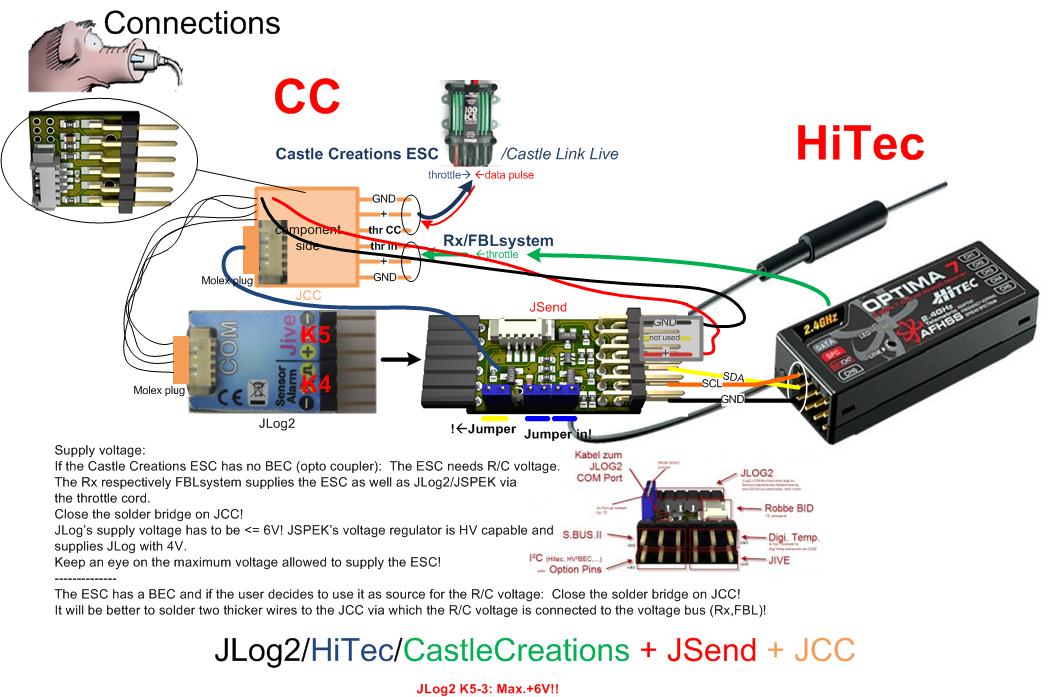

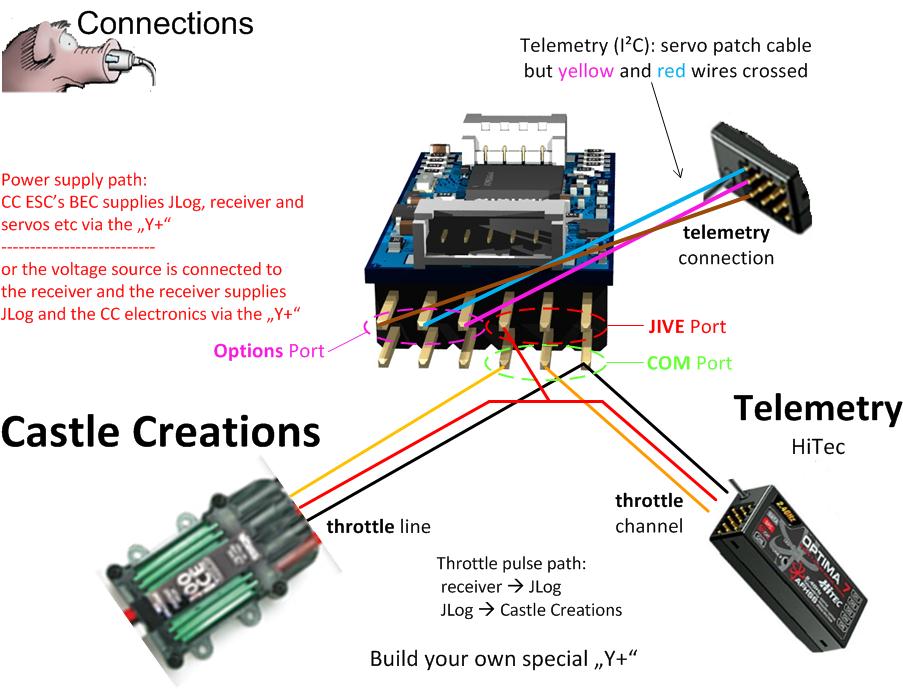

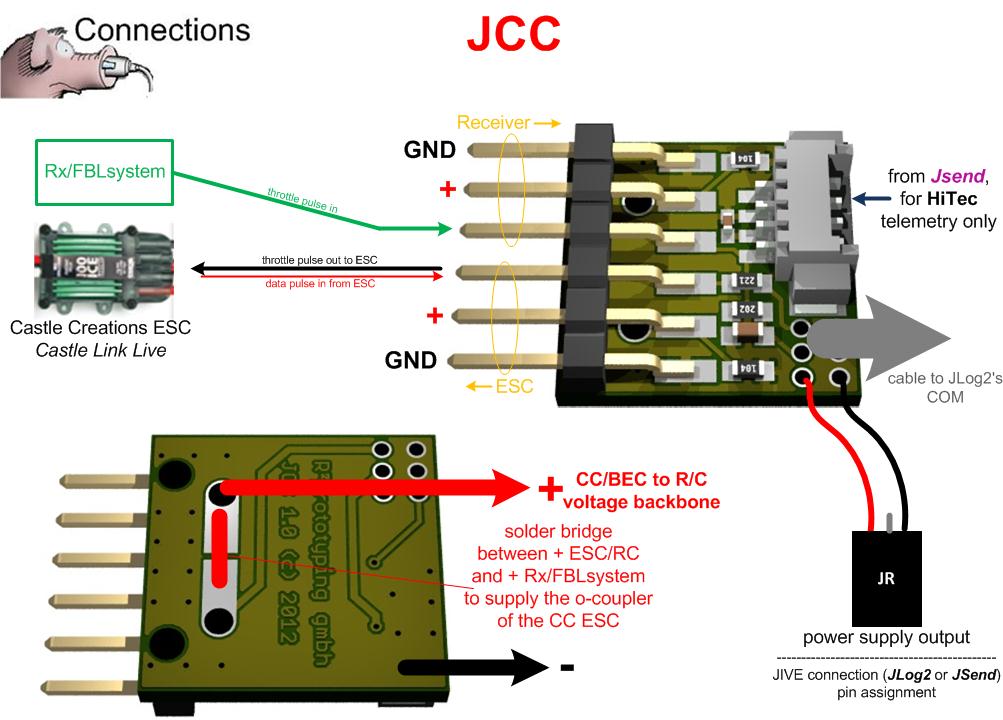

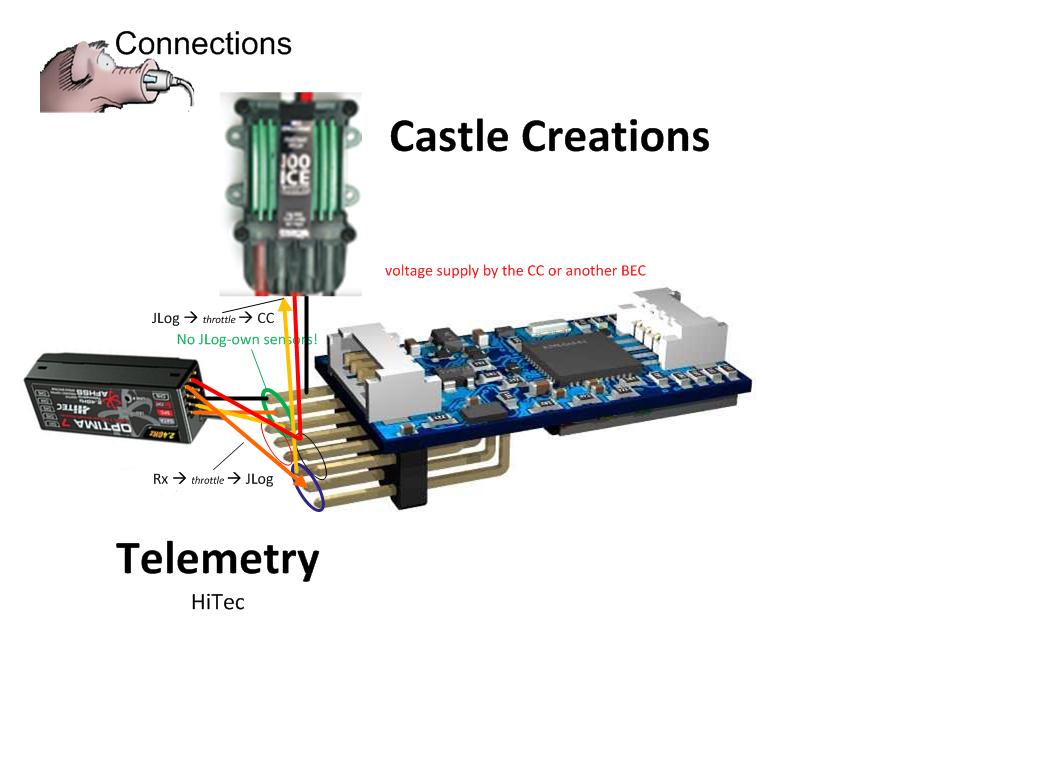

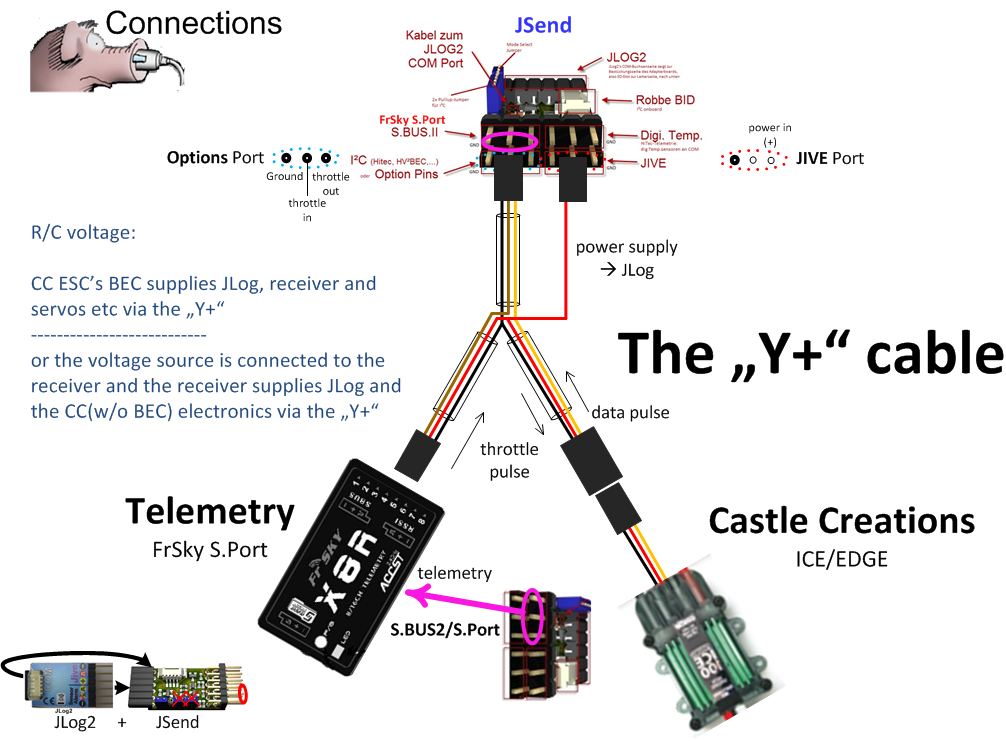

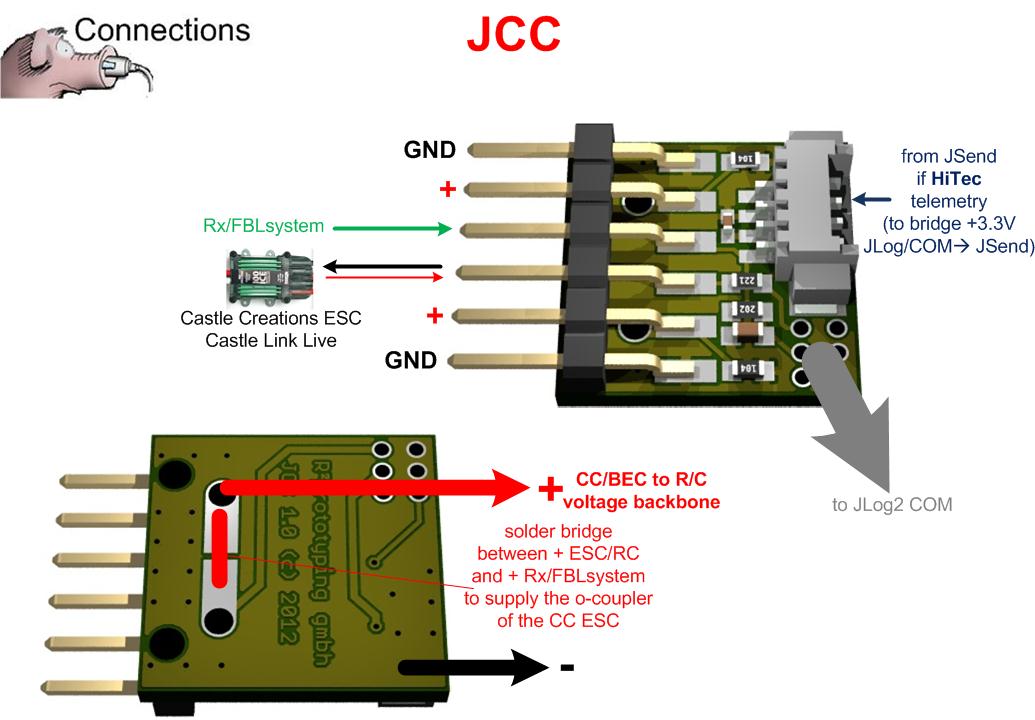

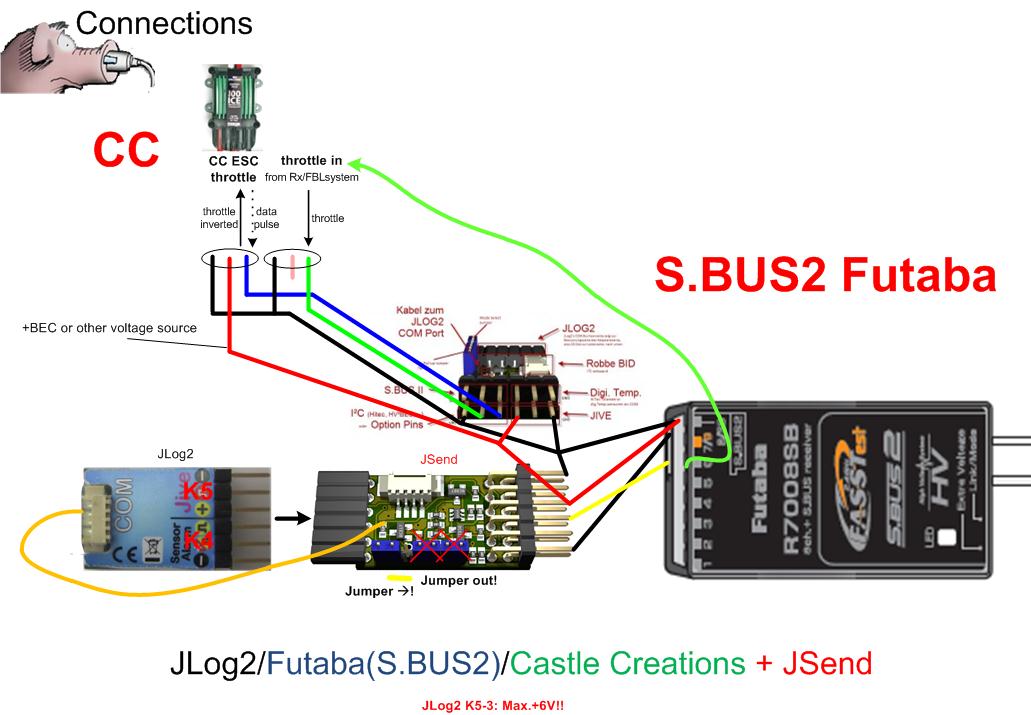

Castle Creations ESC Serie “ICE”, “Edge” (passende Regler-Firmware erforderlich, Castle Link Live eingeschaltet)
Multiplex, JETI, HoTT, JR .…… Futaba S.BUS2 …… SPEKTRUM ……………. HiTec ……………. FrSky

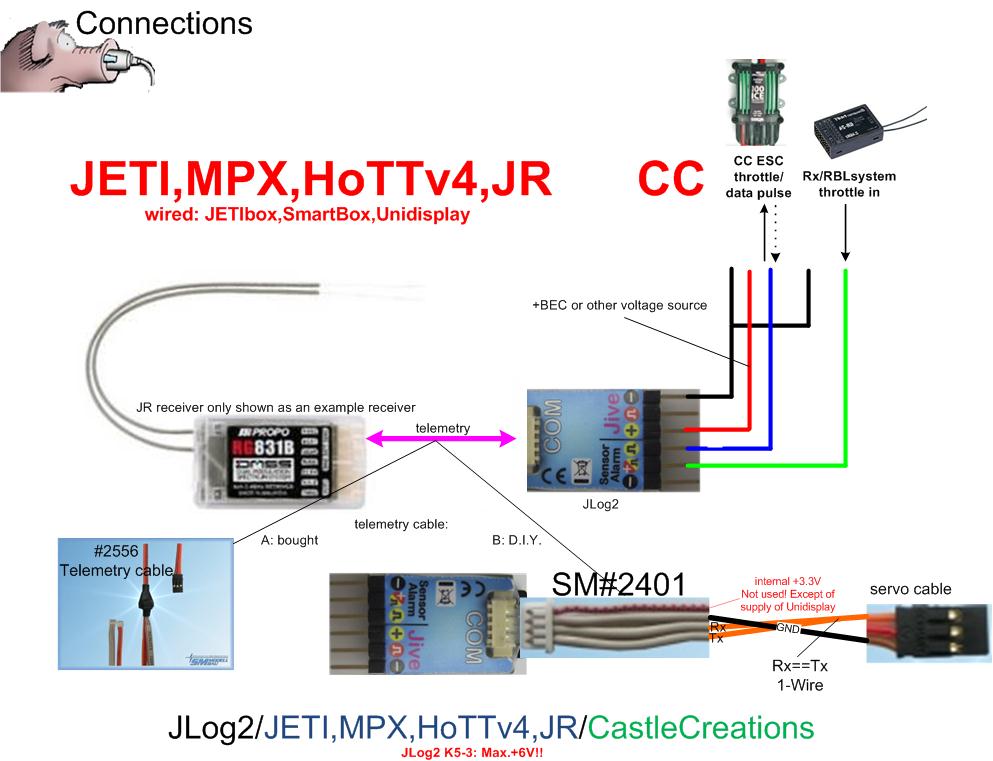

CC+1-Wire#1 ………………………. CC+S.BUS2#1 ……… CC+SPEKTRUM#1 …….. CC+HiTEC#1 ……. CC+FrSky
……………………………………….. CC+S.BUS2#2 ……… CC+SPEKTRUM#2 …….. CC+HiTec#2
……………………………………….. CC+S.BUS2#3 ……… CC+SPEKTRUM#3 …….. CC+HiTec#3

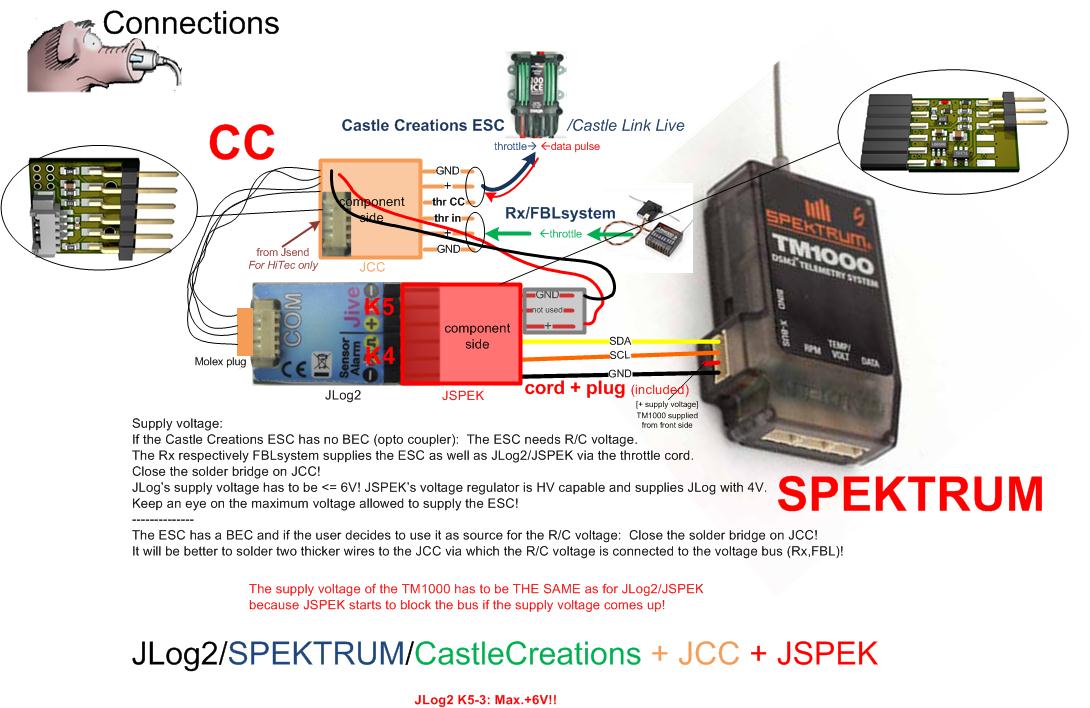

…………………………………………………………………… CC+SPEKTRUM#4
…………………………………………………………………… CC+SPEKTRUM#5
……………………………………………….JLog and Castle Creations ESC …

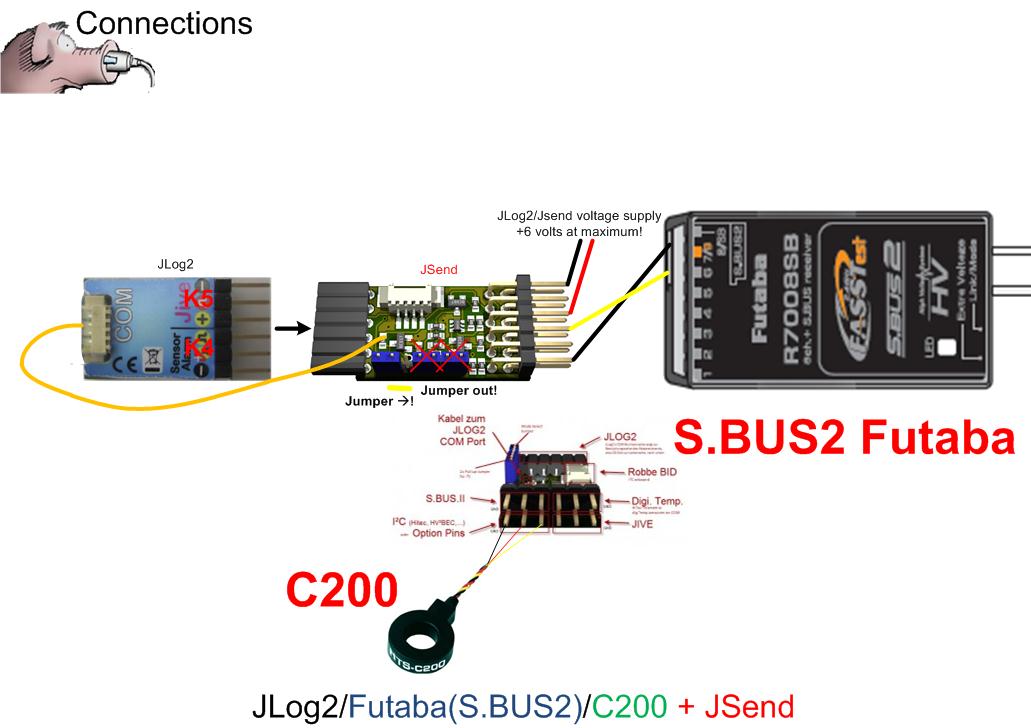

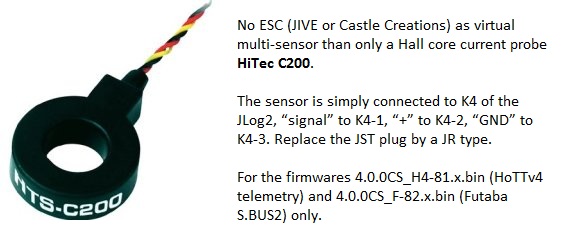

JLog2 Spezial: Kein Regler, sondern ein HiTec C200 Stromsensor
HoTT .………………………………. Futaba S.BUS2

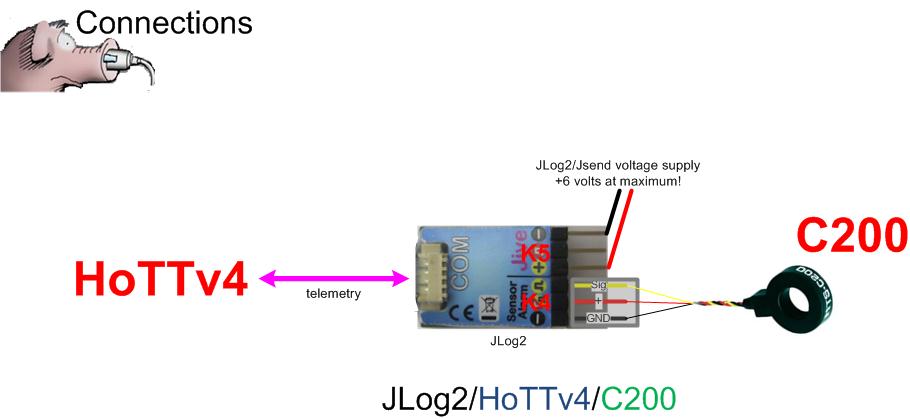

C200+HoTT#1………………………. C200+S.BUS2#1
C200+HoTT#2 ……………………… C200+S.BUS2#2

.

Spezielle Anschlussbilder
JIVE–JLog2 ……… JLog-eigene Sensoren/Alarmleitungen: . 1 .. 2 .. 3 .. 4
